——蜂窩夾套——

蜂窩夾套是用夾套板壓制出許多排列整齊的圓臺狀凹坑，凹坑底部沖有圓孔，在圓孔處將夾套與內筒體焊接起來，形成蜂窩狀結構。蜂窩式夾套容器是一種對普通夾套容器的改進。

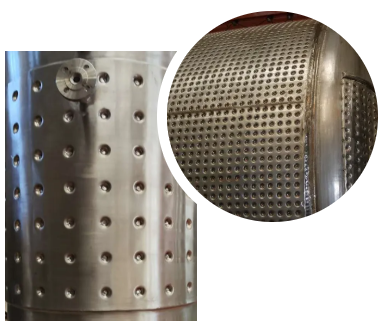

不銹鋼蜂窩夾套設備制造

公司試制的不銹鋼蜂窩夾套容器，測試的試壓、流量、換熱效果等各項性能參數均達到設計指標要求。

一、不銹鋼蜂窩夾套優點

優點一：節省材料，降低成本

    蜂窩夾套的蜂窩底部與內筒體焊接，蜂窩焊處把夾套分為多個相連接的受壓區域，因此可減薄夾套壁厚。

優點二：提高外壓穩定性

    蜂窩底部與內筒體全部焊接，使蜂窩夾套與內筒體連接成為整體，因此能夠有效提高內筒體與夾套的承載能力，內筒體也不需要考慮夾套內壓力引起失穩，而進行外壓設計。

優點三：增強傳熱效果

    蜂窩夾套的間隙小，流通面積也較小，使得流體介質在夾套腔內的流速變快，流體不斷改變流速方向，在局部形成小渦流，增強了傳熱效果。

二、蜂窩夾套生產制造中的難點

    由于其外表面存在眾多的蜂窩孔，焊縫受力情況比較復雜，因此內筒體與夾套進行焊接時易產生變形，導致焊縫開裂引起泄漏。

三、防止焊接變形采取的工藝措施

1.控制組對間隙：使蜂窩夾套與內筒體間的間隙控制在1mm以內，盡可能貼實。

2. 嚴格控制焊接電流：焊接時需要逐層焊接，每層電流可以適當?shù)闹鸩教岣摺?/p>

3. 選擇合適的焊接順序：每個蜂窩孔沿周向逐步焊接完成后，焊接過程中交叉進行焊接。一般采用放射交叉式的焊接順序。

4. 采用快速冷卻的方法：焊后可采用風冷，加快焊縫冷卻。

     近幾年來，隨著市場需求增長直接導致行業產能擴張，容器體積的增大，所需換熱量也隨之增大，普通的夾套容器已經無法滿足其換熱要求。蜂窩夾套屬于高效傳熱方式，是對普通夾套的改進，在石油、化工、制藥以及食品行業中得到廣泛的應用。
